详细信息

使用温度范围:	-25~85℃
额定负荷:	DC 0.5A 50V
接触电阻:	≤0.03Ω
绝缘电阻:	≥100MΩ
动作力:	250±100gf
耐压:	AC 500V(50Hz)/min
寿命:	10000次

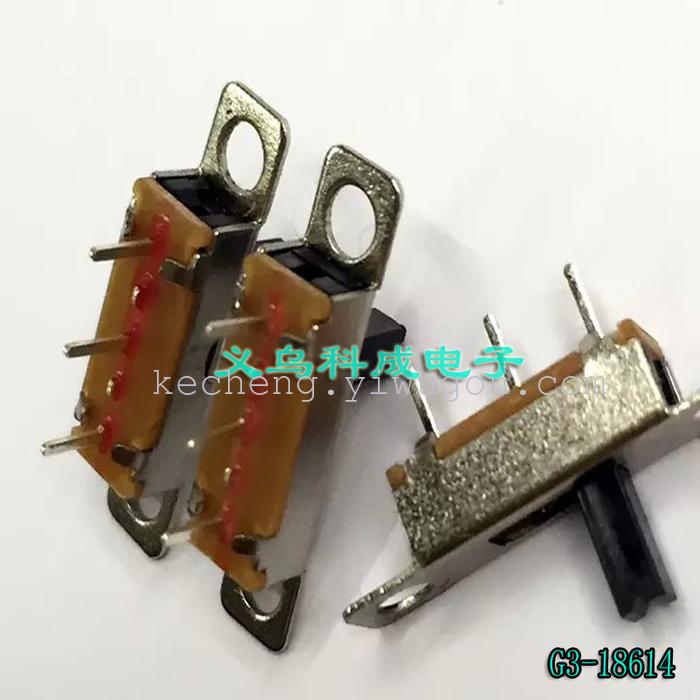

型号：SS-13D08

额定发热电流：0.5（A）

机械寿命：10000（次）

产品认证：ROHS

用途：电子产品

最高电压：50
拨动开关是通过拨动开关柄使电路接通或断开，从而达到切换电路的目的的。
拨动开关：常用的品种有单极双位、单极三位、双极双位以及双极三位等，它一般用于低压电路，具有滑块动作灵活、性能稳定可靠的特点，拨动开关主要广泛用于:各种仪器/仪表设备，各种电动玩具，传真机，音响设备，医疗设备，美容设备，等其它电子产品领域！。
  拨动开关分为：小电流拨动开关和大电流拨动开关。小电流拨动开关常用在电子玩具，数码通讯。大电流一般用在电器，机械等
拨动开关组成部件及各部件处理工艺  拨动开关主要由以下部件通过相应的工艺处理后装配而成：
  1.铁壳（材质：一般为铁；处理工艺：通过电镀镍或者煲黑工艺处理，从而防止其氧化）
  2.塑胶手柄（材材：一般为POM料，如有防火阻燃耐高温要求，则常选用PA尼龙料处理工艺：注塑成型）
  3.端子（材质：一般为磷铜；处理工艺：电镀银）
  4.绝缘底板（材质：电木板；处理工艺：冲压成型）
  5.接触码片（材质：一般为磷铜；处理工艺：电镀银）
  6.圆形波珠（材质：一般为不锈钢；处理工艺：电镀镍）
  7.弹弓（材质：青铜；处理工艺：冲压成型）
  8.装饰油（材质：红油或者绿油化工油的一种，涂抹在端子与底板的接触部位，起装饰作用。一般要求无毒，环保）
拨动开关应用范围
  1.影音产品：MP3、MP4音响；
  2.数码产品：数码相机、数码摄像机等；
  3.通讯产品：手机、车载话机、电话机、楼宇设备、PDA等；
  4.安防产品：可视对讲机、监视器等；
  5.玩具：电子玩具等；
  6.电脑产品：摄像头等；
  7.健身器材：电子人体脂肪秤、跑步机等；
  8.医疗器材：血压计、体温计、医院呼叫系统等。

  拨动开关主要广泛用于:各种仪器/仪表设备，各种电动玩具，传真机，音响设备，医疗设备，美容设备，等其它电子产品领域！

拨动开关规格书及电气性能
  额定功率：DC50V 0.3A
  工作温度范围：-20 ℃~60℃
  拨动开关各方面性能：
  一.电气性能规格
  1.接触电阻测试：
  在微小电流（100mA）以下测试。
  要求：必须达到30毫欧以下。
  2.绝缘电阻测试：
  输入500V DC电压1分钟,按以下接触方法测试:
  (1) 接触端子之间.
  (2) 胶座体与排脚之间.
  要求：必须达到100兆欧以上.
  3.耐电压测试：
  输入AC 500V（50-60Hz)电压，1分钟感度电流为0.5mA，按以下接触方法测试：
  （1）排脚相互之间
  （2）排脚与外壳之间
  要求：没有绝缘破坏等异常.
二.机械性能规格
  1.动作力常规为：250+_50gf
  2.端子强度
  在任意一个方向的先端上加力度(500gf)1分钟.
  在排脚中没有裂开,菘动等异常,
  要求：满足于机械,电器性能.
  3.测试标准状态
  在没有指定的情况下测试温度、湿度、气压如下：
  (1) 温度为5℃~35℃
  (2) 湿度为45%~85%
  (3) 气压为80Kpa~106Kpa
三.耐久性
  1.可焊性试验
  端子顶部被浸入锡焊池中1㎜深,温并为230±5℃,时间为3 ±0.5秒.
  注意：
  （1）焊接时间应少于3秒
  （2）焊接面积要有80%以上.
  2.耐焊性试验
  焊炉焊接的时候温度控制在260±5℃，过炉时间为3±0.5秒,于基板厚度为1.0㎜
  手焊接的时候温度需控制在320±5℃,时间为3±0.5秒.
  要求：必须满足本体无变形,满足于机械、电气能.
  3.寿命测试
  无负荷：操作者以每分钟60次的频率作10，000回之无负荷测试。
要求：
  (1)接触电阻不能超于200mΩ
  (2)其它、满足于机械、电器性能.
  4.耐热试验
  放置在温度85±2℃中测试96小时后,再放置正常室温中1小时来测定.
  要求：外观无异常驻,满足于机械,电器性能.
  5.耐冷试验
  放置40±2℃。的相对湿度为90~96%环境中96小时后，
  再将样板放在正常环境1小时后进行测试。
  要求：外观无异常,满足于机械,电器性能.
  6.潮湿试验
  放置40±2℃。的相对湿度为90~96%环境中96小时后，
  再将样板放在正常环境1小时后进行测试。
  要求：外观无异常,满足于机械,电器性能.
