HD-U6A 控制卡规格书
版本：HD－U6A V6.02－2016.2
适用硬件版本：HD－U6A V1.2
应用范围：本产品适用于所有招牌、店面、车载、户外广告等场所信息显示；
主要优点：U 盘传输免布线、低成本性价比高、软件界面简洁操作方便、显示效
果丰富效果好、支持 98%以上的单双色显示屏；
应用软件：灰度科技第四代显示屏操作软件 HD2016

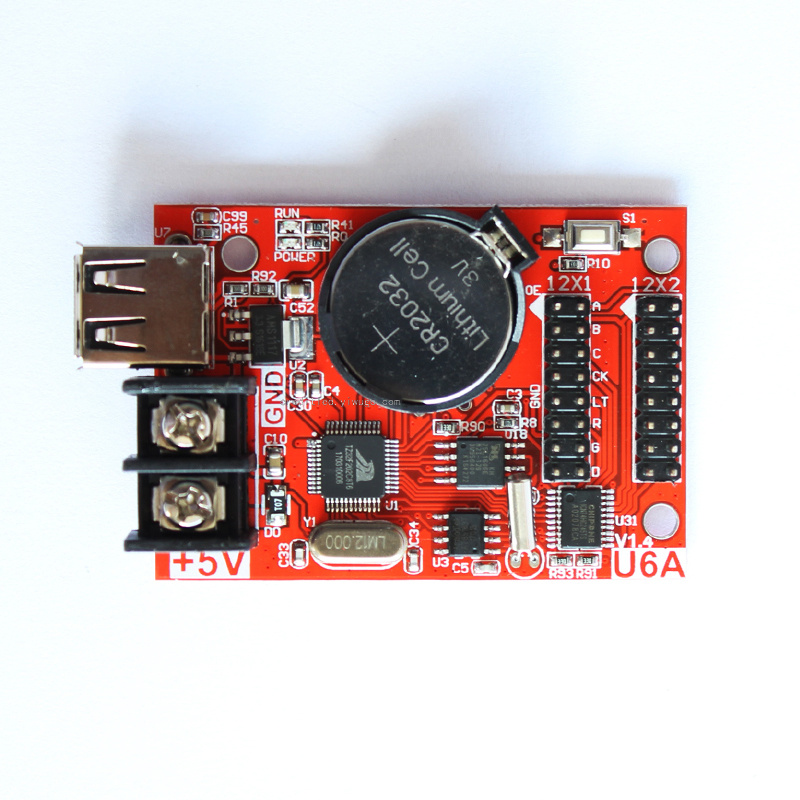

一、安装图



二、参数说明
控制卡类型：单色/双色
控制范围：单色32*320；双色32*160
扫描方式：静态、1/2、1/3、1/4、1/6、1/8、1/16等扫描方式
通讯类型：U－Disk通信
供电范围：+4.2－5.5V
功耗：≤0.5W
工作环境：-20℃--75℃
安装尺寸：35.0（H）*57.0（W）（mm）
三、性能特点
内容 性能
FLSH 容量 1M Byte
通讯端口
U－Disk
显示颜色 双色支持 红、绿、黄三色
节目数量 1000个，支持按键切换
区域数量 4，独立分区，独立特效，独立边框
控制 LED 像素 32(H)×320(W)（分辨率12 K）
显示内容 文本、图片、时间、计时、农历、动画字、Excel、SWF
显示方式 顺序显示、按键切换
显示效果
1、文本、图片、时间、计时等显示；
2、支持节目边框、区域边框设定，支持自定义边框；
3、多种动作方式显示；
4、40 余种文字特效显示；
5、支持简易动画字；
6、支持空心字体、描边字体等设置；
7、支持区域文字背景设置；
时钟功能
1、支持万年历、模拟时钟；
2、正计时、倒计时显示；
3、显示字体、字号、颜色、位置等可以任意设定；
4、支持多时区显示；
扩展设备 不支持
自动开关屏 支持定时开关机
亮度调节 支持两种模式亮度调节模式
