产品描述

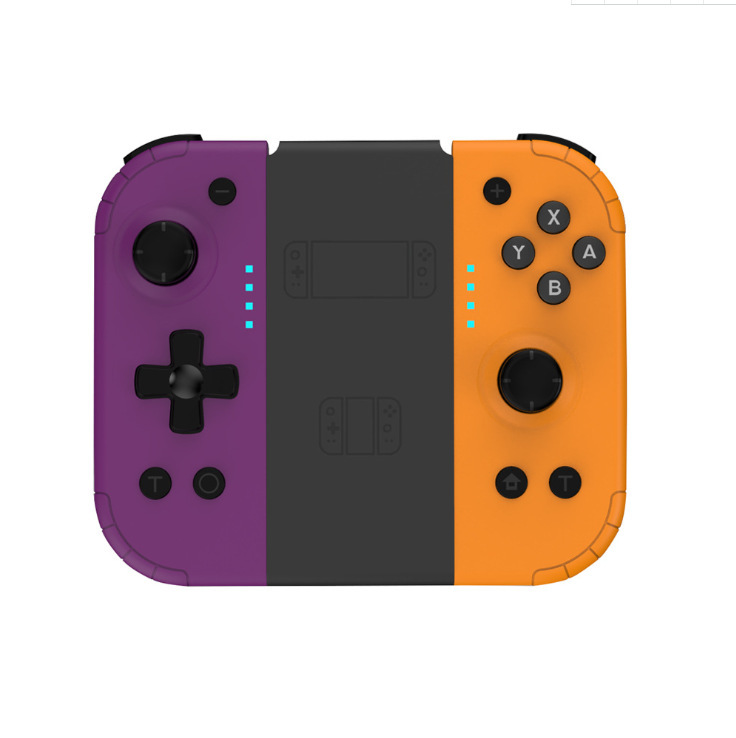

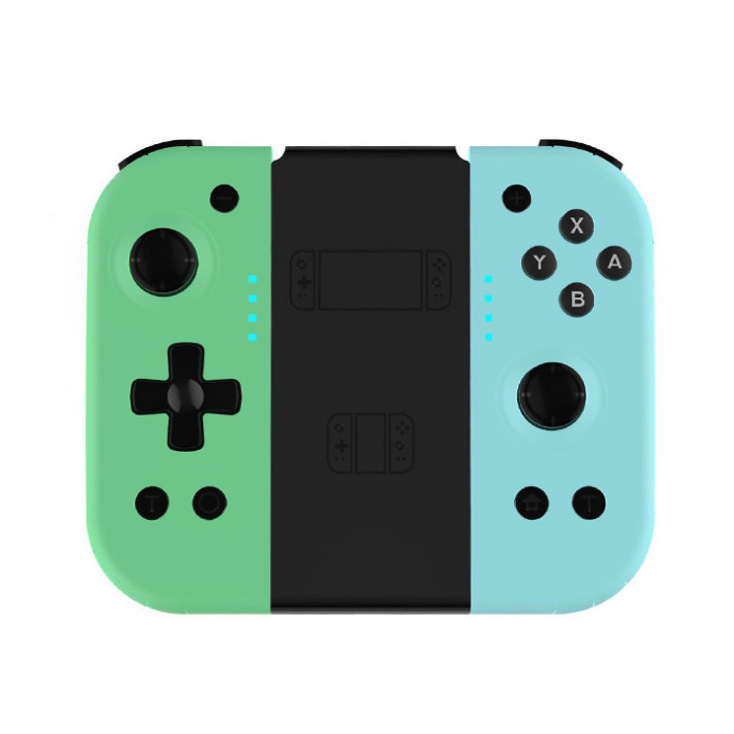

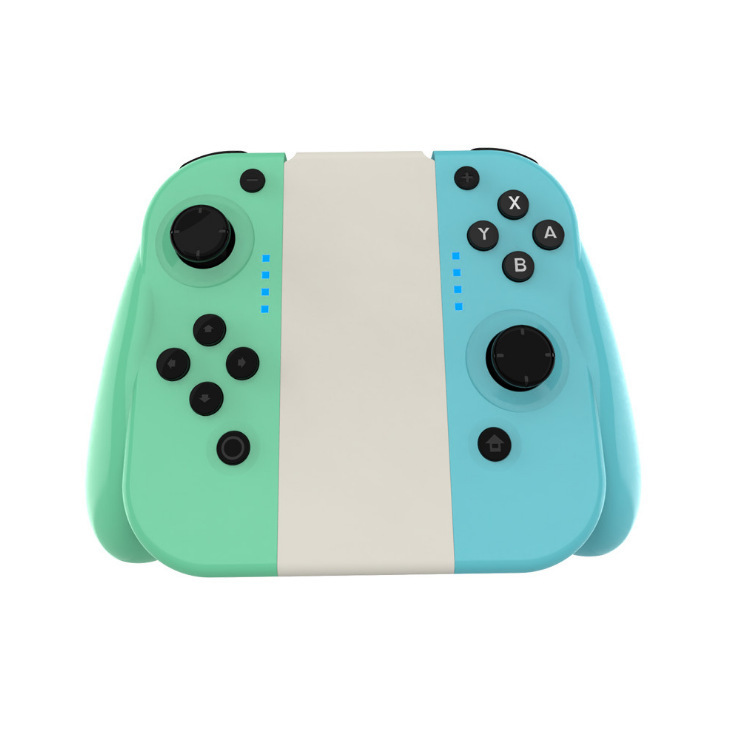

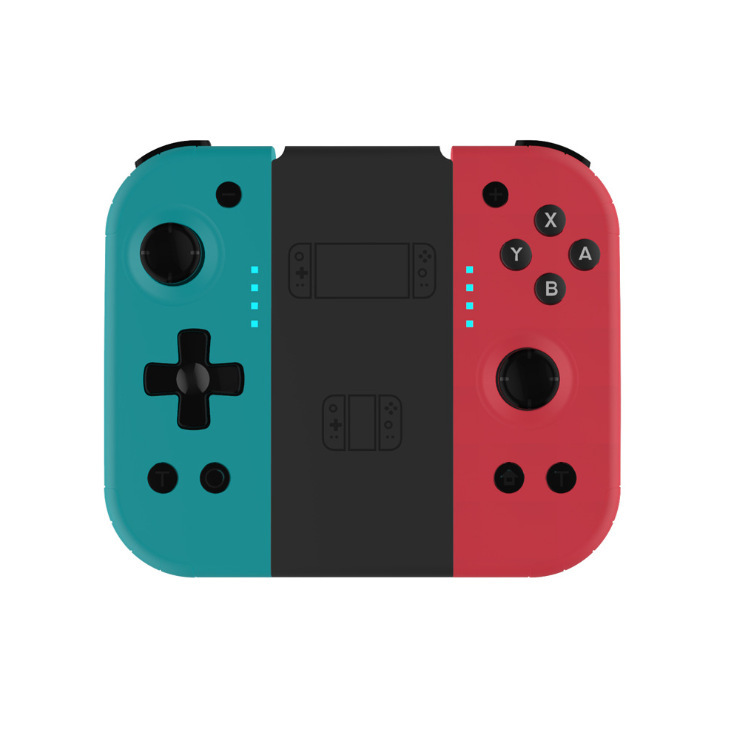

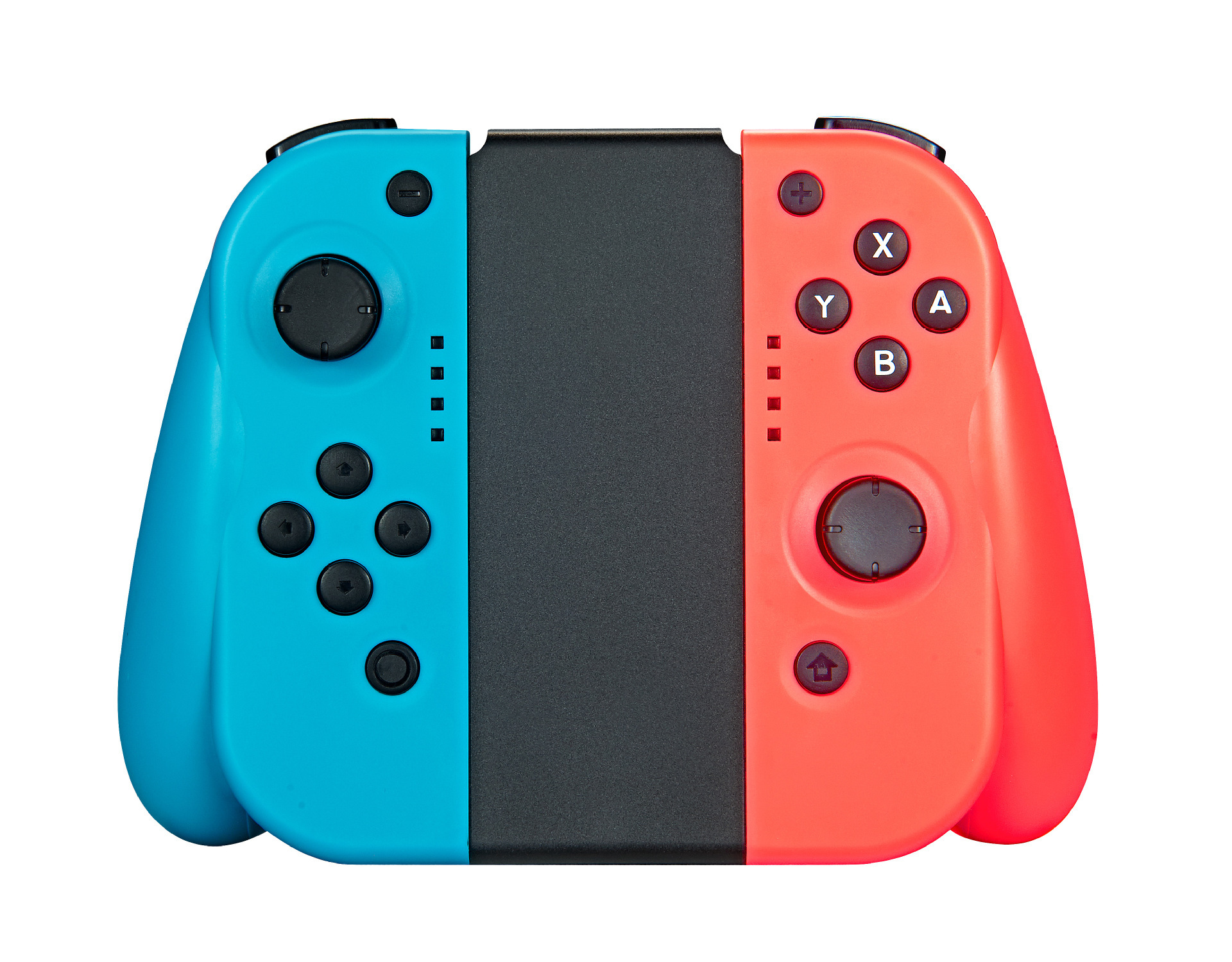

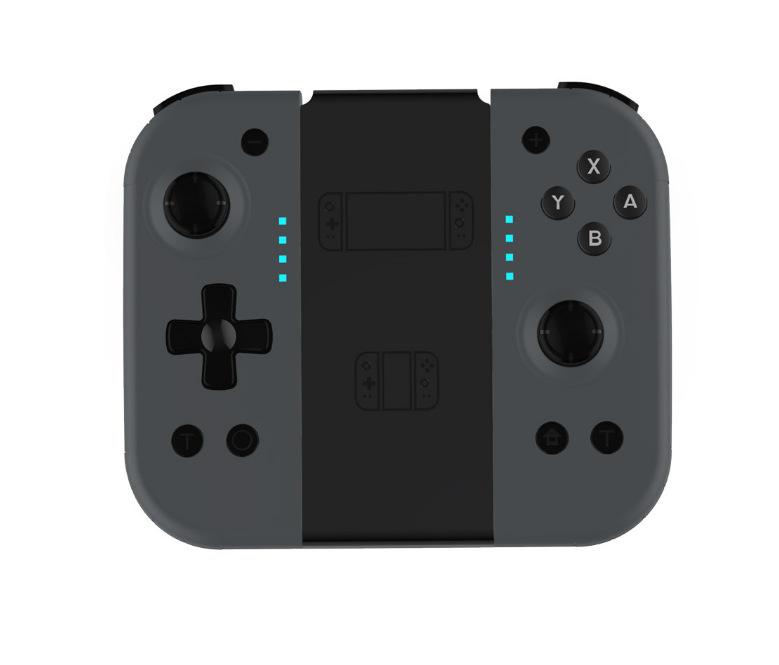

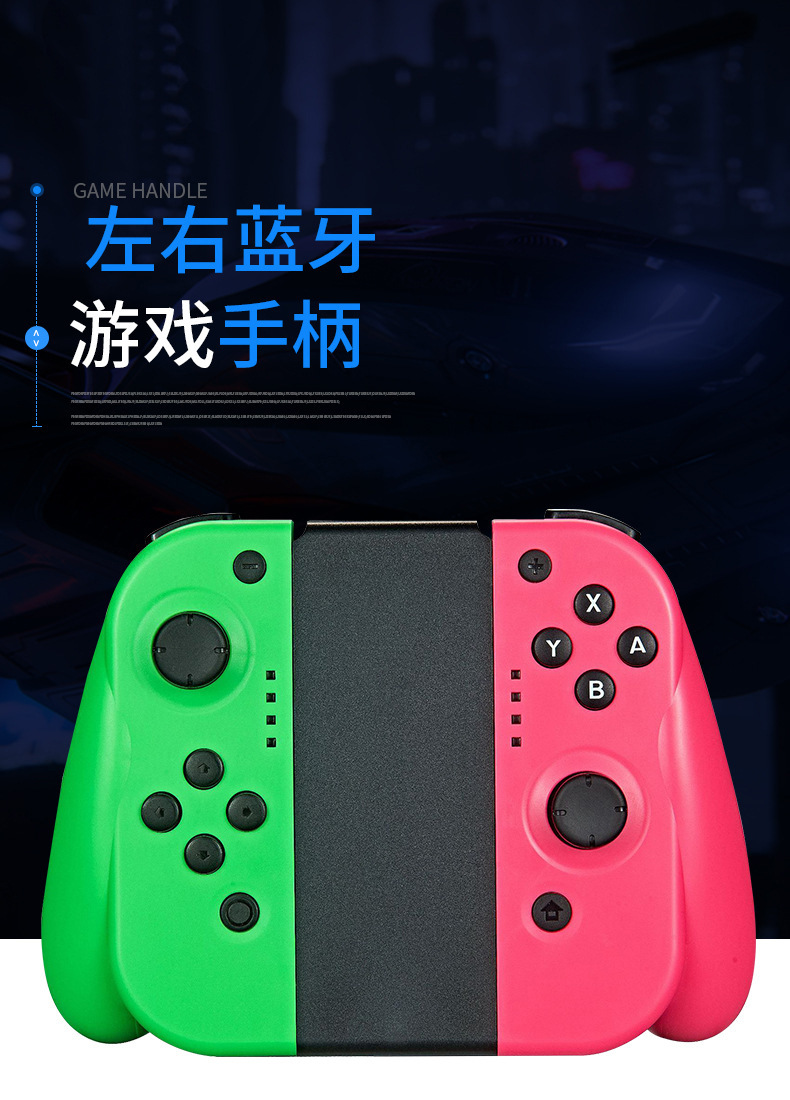

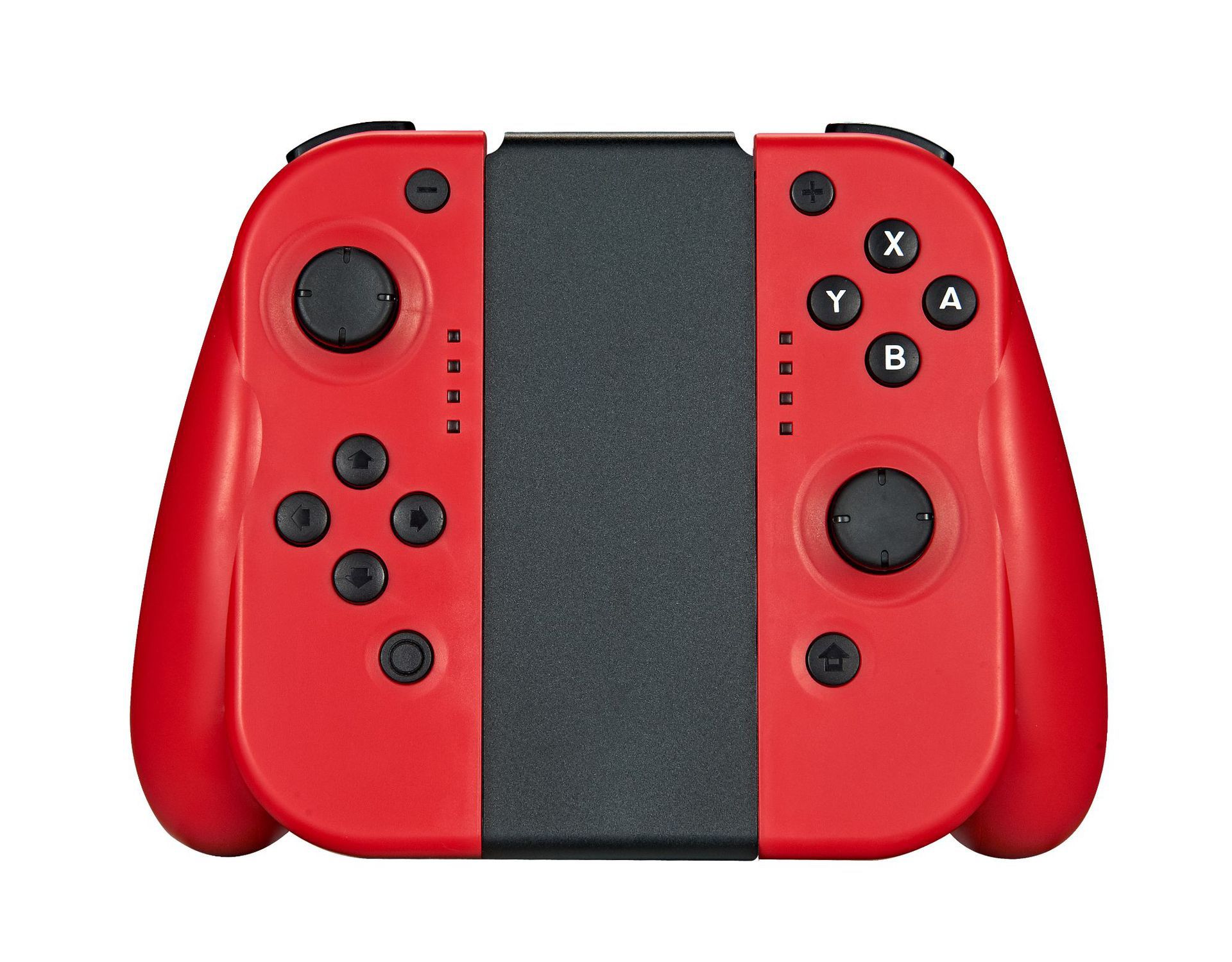

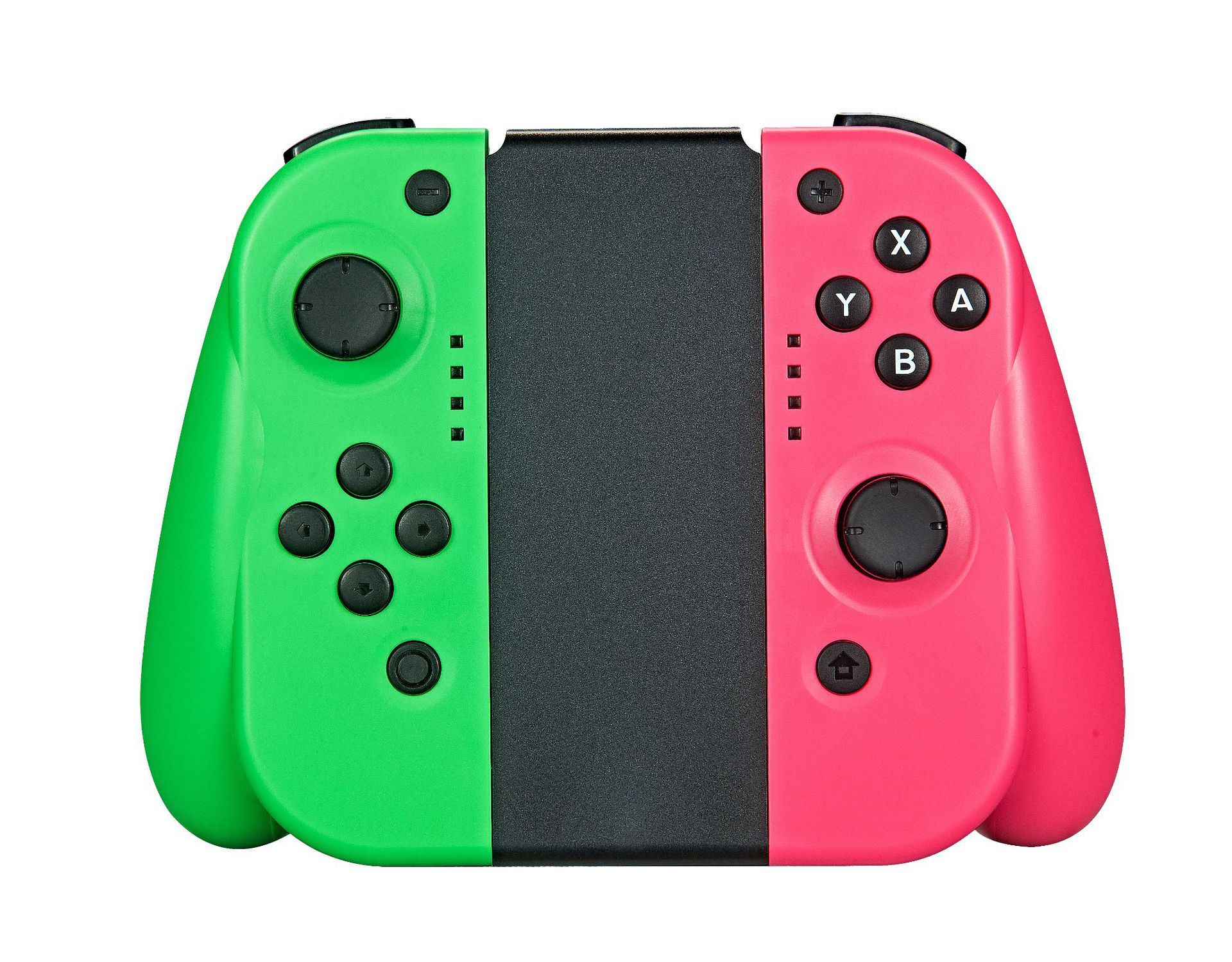

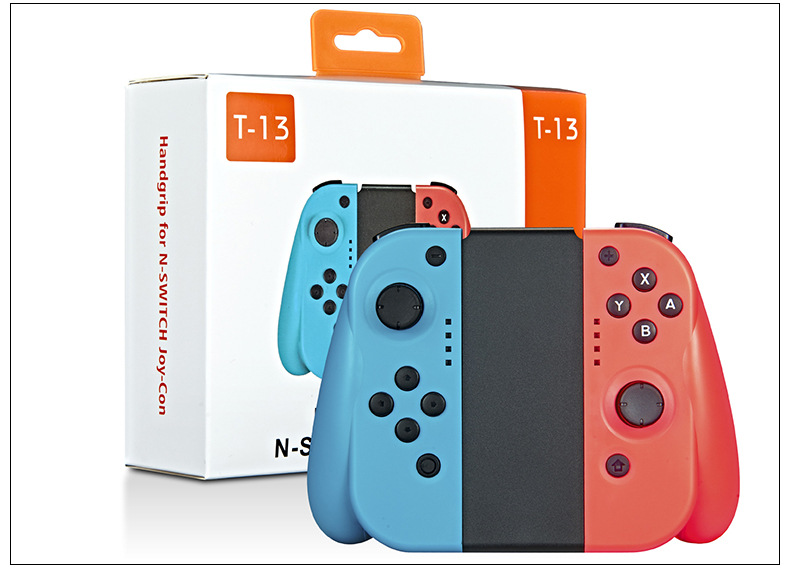

该设备为蓝牙无线左右小手柄,与 SWITCH原装joy-con小手柄各功能相似,左手柄与右手柄都可以当做一个单独的手柄操作,任意键唤醒(L3,R3除外)、支持与主机拔插自动配对,手柄带六轴及马达功能及USB升级。

2  操作说明

（1）有线连接

主机在任意界面上,将左右手柄滑轨处对应地插入主机的左右滑轨槽,可以实现跟主机的有线连接。

（2）蓝牙连接

(1)打开 Switch 主机，在主页面界面点击设置菜单按钮，点击System setings选项进入下一级选项菜单然后

(2)点击Airplane Mode选项，之后再点击Controller Connection(bluetooth)使其蓝牙功能呈ON打开状态。

(3)长按PAIR键3秒开机进入配对,LED1-4呈流水灯闪烁,打开主机主页界面点击Controllers Change Grip/Orde主机会自动搜索配对手柄,约几秒钟后手柄与主机自动配对成功,主机分配相应的通道灯常亮:连接上后点击A键再选择 Close退 i出到主界面,即可进行游戏操作。60秒后未配对成功手柄关机。(主机共有4个通道)

（3）回连

(1)当手柄与同一主机配对过一次之后并且主机蓝牙呈打开状态时，短按任意键可以唤醒手柄进入回连模式，(L3 R3 PAIR除外), LED1~4呈流水灯闪烁，约几秒后手柄与主机自动配对成功，主机分配相应的通道灯常亮后可以开始进行游戏操作

(2)当手柄在有线模式的时候，拔出手柄，手柄自动回连的主机，主机会派发相应的通道给手柄，让玩家进行游戏操作。

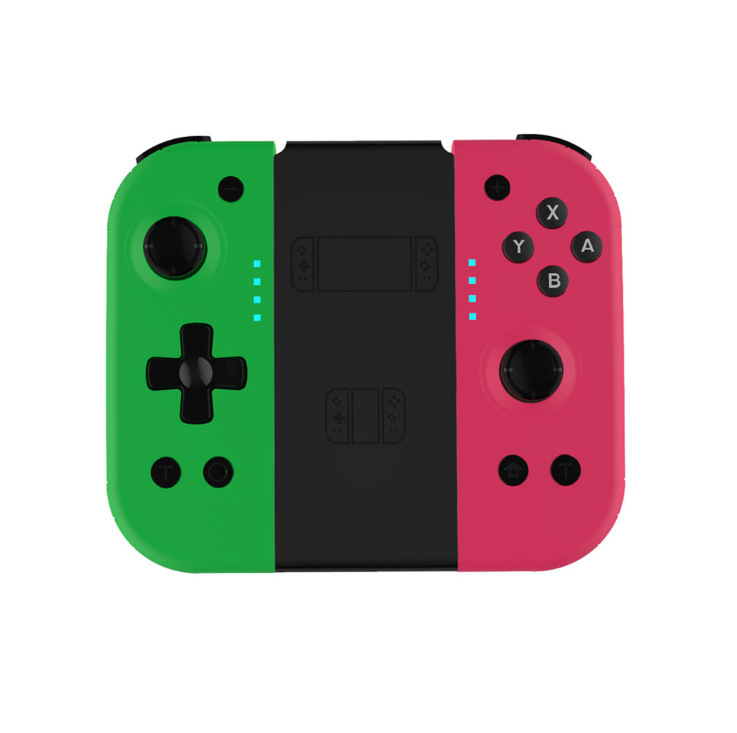

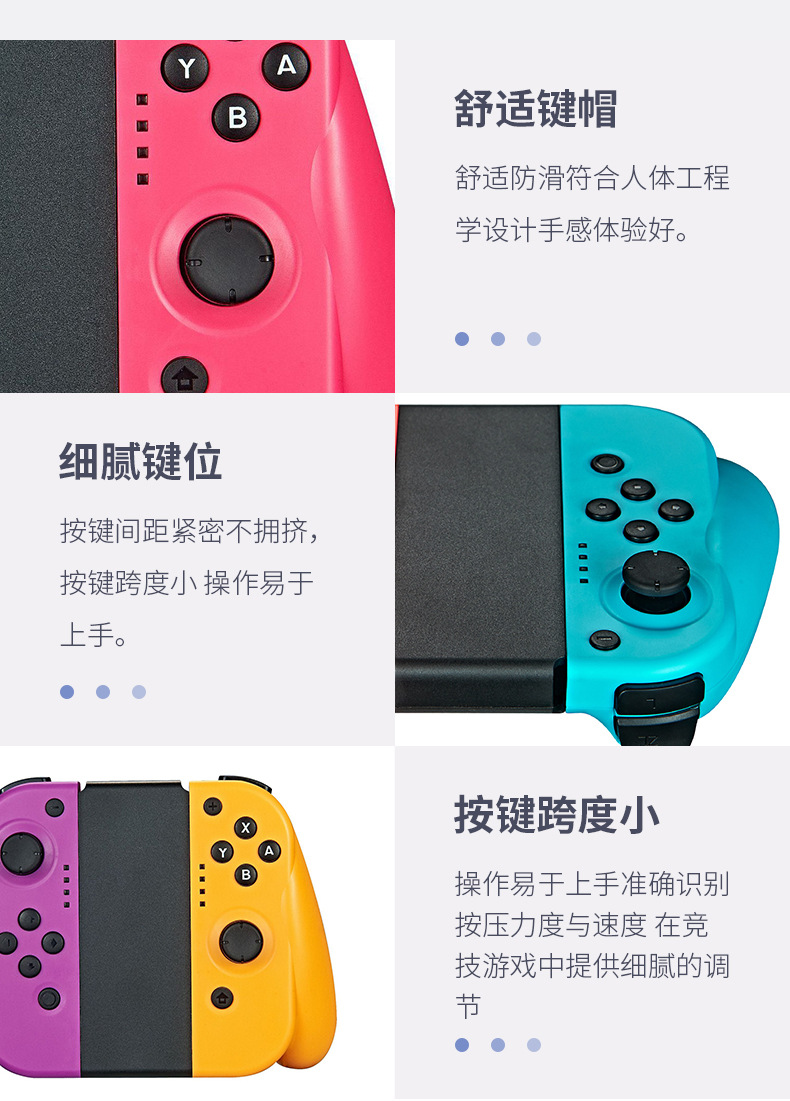

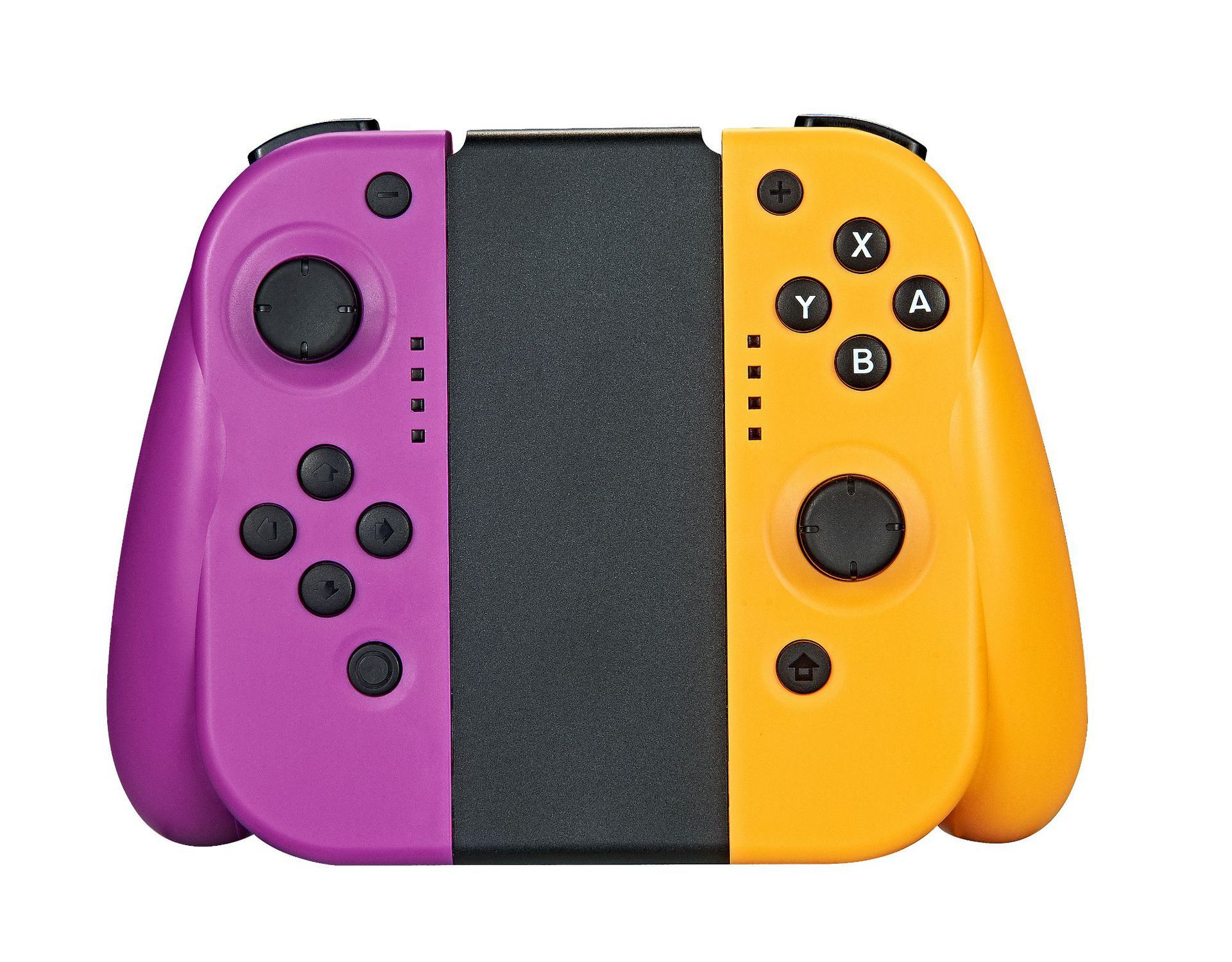

3  按键组成

(1)左手柄: UP,DOWN,LEFT,RIGHT,L1,L2,L3,-,SL,SR,PAIR，截屏及1个模拟3D摇杆组成。

(2)右手柄:A,B,X,Y,R1,R2,R3,+,HOME,SL,SR,PAIR,及1个模拟3D摇杆组成。

4 充电

(1)手柄关机状态,当手柄的type-c接口插入适配器时,LED1-4慢闪2Hz,充满电后,LED1-4常亮,移除适配器后LED熄灭。

(2)手柄联机状态或下,当手柄type-c接口插入适配器时,主机界面会显示在充电状态。(手柄在掌机模式的时候不能给手柄的type接口充电!避免把主机损坏)

5  低电报警

手柄电池电压低于3.5V时(根据电池特性原理),相应通道的灯慢闪,表示手柄低电,需要充电。

6  关机

当手柄在开机状态下,短按PAIR键手柄进入休眠。

当手柄在回连状态下,15秒后无法连接时进入休眠。

当手柄在对码状态下,60秒后无法对码时自动休眠。

当手柄在联机状态下,主机熄屏时手柄自动关机。

7  校准

（1）sensor校准

1.在联机状态下主机进入sensor校准界面，手柄放平在平面上不动，按下+或-键，主机弹出校正完毕时，校准完成。

2.在联机状态下，主机在任意界面下，手柄水平放置并按住“+/-”和“CAP（截屏键）/HOME键”3秒后，LED1和LED4两个灯会闪烁3秒然后恢复原来联机时的状态，这时校准完成。

3.在不跟主机配对的情况下，按下任意键开机，然后将手柄水平放置并按住“+/-”和“CAP（截屏键）/HOME键”3秒后，LED1和LED4两个灯会闪烁3秒后熄灭，这时校准完成。

（2）3D校准

主机进入3D校准界面，按下L3/R3，进入校准操作界面，按照主机指示完成相应动作，主机弹出校正完毕时,校准完成

8  关于升级

手柄可免驱动USB升级。操作方法：按任意键唤醒手柄，然后通过type-c转USB数据线与PC连接，显示update device。这时手柄的LED1慢闪，即是手柄进入升级模式进行升级。

9  手柄PC测试步骤

(1)手柄蓝牙未连上 SWITCH主机:

1.左右手柄关机状态,用USB线接上PC,4个LED闪烁。此时按一下除了左右摇杆外的其他按键都可以唤醒手柄并连上PC(同步键需要长按3秒方可唤醒手柄)LED跑马灯状态。拔出USB线手柄自动关机。

2,左右手柄开机状态,用USB线直接连上PLED跑马灯状态。拔出USB线手柄自动关机。

(2)手柄蓝牙连上 SWITCH主机:

1.手柄蓝牙连上 SWITCH主机然后插上USB线连接电脑,不用按任何按键手柄直接连上PC,LED跑马灯状态(有几率出现对应通道灯常亮),PC和 SWITCH主机上手柄都有功能。拔出USB线手柄自动关机

2.手柄关机状态插上USB线,按下按键唤醒手柄,手柄连上PC并连上之前连上的SWITCH主机(SWITCH主机开机状态)对应通道灯常亮，PC和SWITCH主机上手柄都有功能。拔出USB线手柄自动关机

PC上显示手柄名称: 左手JON-CON(L) 右手JON-CON(R)

10  复位功能

硬件复位:当手柄出现异常时,按PAIR键也无法改变异常状态时,可通过按压手柄的复位按键重置手柄状态。重置方式:用细长物品插入手柄背部的 Reset小孔,按下即可重置手柄状态。

11  接收距离

手柄的接收距离达到8M以上

12  参考电流

电流	值
休眠电流	小于165UA
配对电流	小于45MA
工作电流	小于35MA
震动电流	小于100MA

13  手柄电性规格

供电方式:内置锂电池 使用时间:约10小时

电池容量:400MAH 充电时间:约2小时

充电方式:USB,DC5V           充电电流:小于350M
