Product Name: Voice Playback Module
Number of packs: 500
Volume : 0.042
Packaging :
详细开发资料下载：
https://pan.baidu.com/s/1HP-SzNxkEV9oHZ-UjDrL0w
1．产品概述

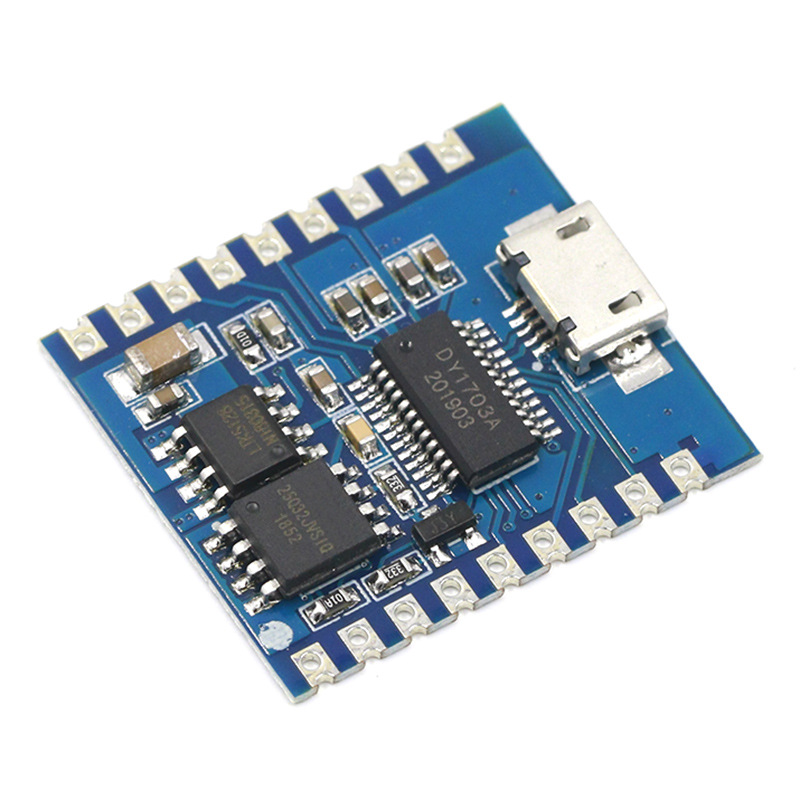

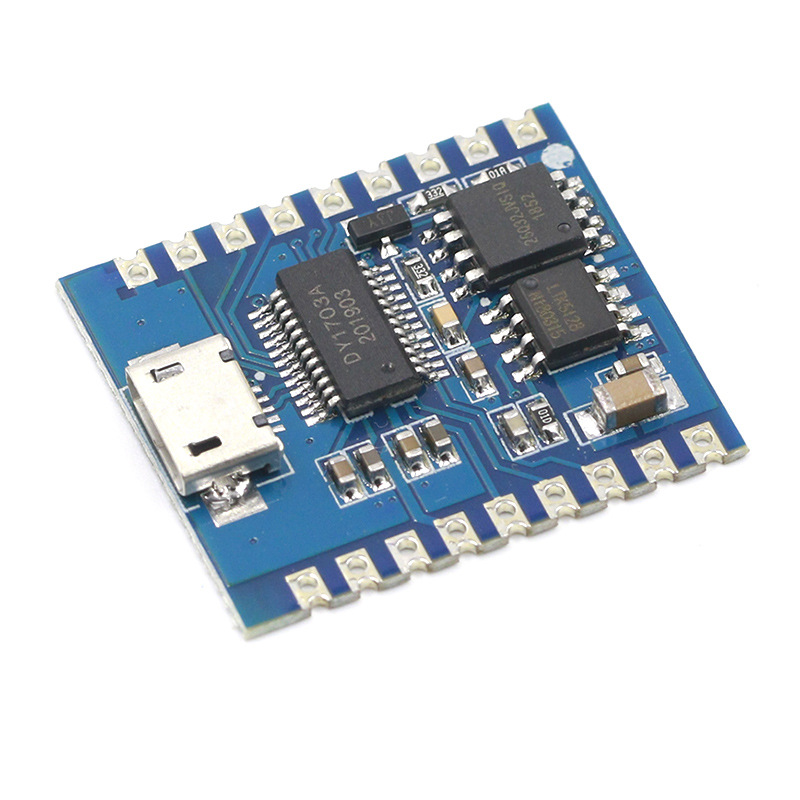

DY-SV17F是本司自主研发的一款智能语音模块，集成IO分段触发，UART串口控制，ONE_line单总线串口控制，标准MP3等7种工作模式；板载5W D类功放，可直接驱动4Ω，3~5W喇叭；支持MP3,WAV解码格式，板载32Mbit（4MByte）flash存储音频文件，可通过USB数据线连接电脑更新音频文件。
2．产品特性
1、支持MP3、WAV解码格式。
2、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。
3、24位DAC输出，动态范围支持90dB，信噪比支持85dB。
4、板载32Mbit（4MByte）flash存储，可通过USB数据线连接电脑更新音频文件。。
5、自带5W D类功放，可直接驱动4Ω，3~5W喇叭。
6、UART串口控制语音播报功能，可控制播放，暂停，选曲，音量加减等功能，最大选曲65535首曲目，波特率9600 bps。
7、支持IO触发播放功能，8个IO口单独触发8首曲目或8个IO口组合触发255首曲目。
8、支持One_line单总线串口控制，可控制播放，暂停，选曲，音量加减等功能。
9、支持3个配置IO进行多达7种工作模式选择。

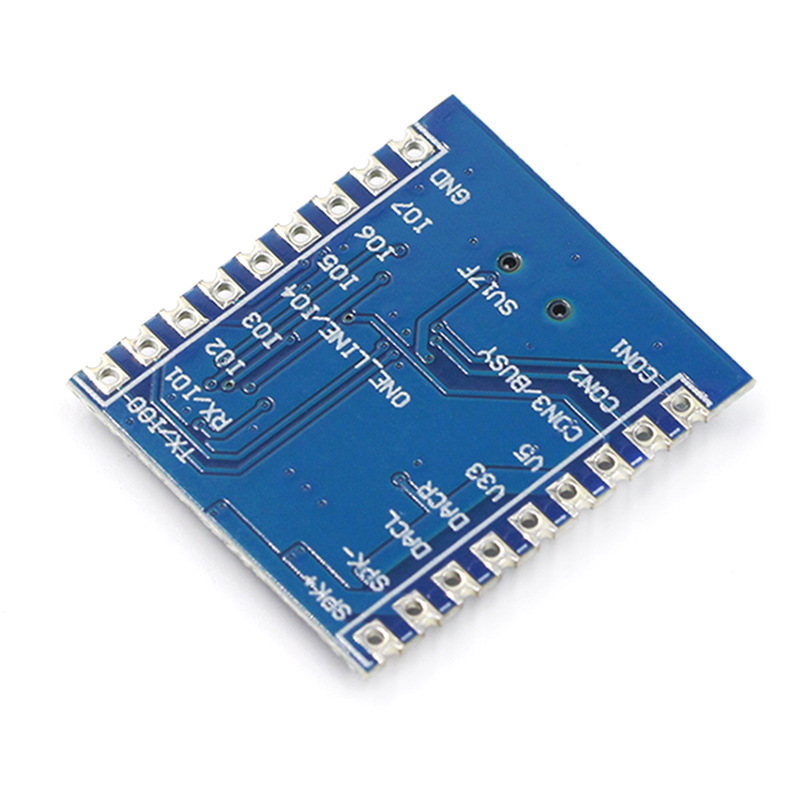

3．模块接口及功能定义

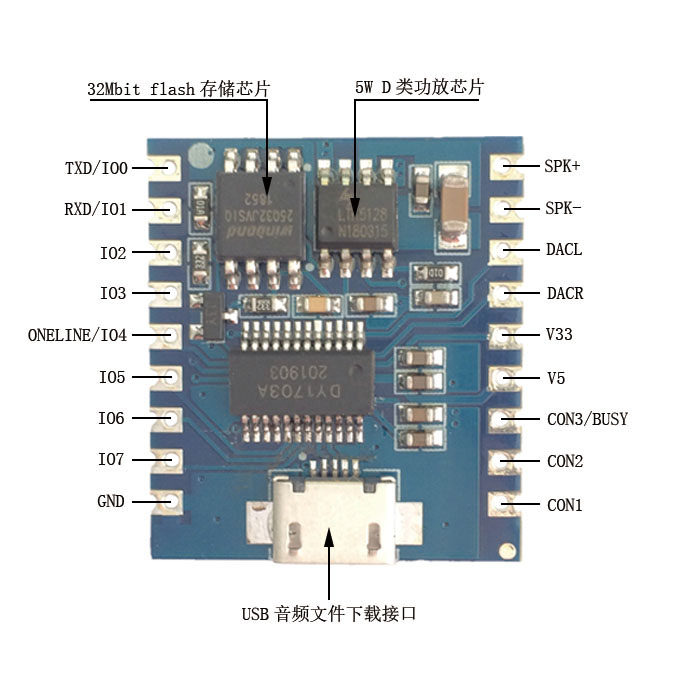

引脚定义
|
引脚序号 |
引脚名称 |
引脚描述 |
|
1 |
TXD/IO0 |
IO触发模式下为输入引脚IO0；UART控制模式下为TX引脚，连接控制端（MCU）的RX |
|
2 |
RXD/IO1 |
IO触发模式下为输入引脚IO1;UART控制模式下为RX引脚，连接控制端（MCU）的TX |
|
3 |
IO2 |
IO触发模式输入引脚IO2 |
|
4 |
IO3 |
IO触发模式输入引脚IO3 |
|
5 |
IO4/ONE_LINE |
IO触发模式输入引脚IO4；One_Line一线串口控制模式数据接收引脚 |
|
6 |
IO5 |
IO触发模式输入引脚IO5 |
|
7 |
IO6 |
IO触发模式输入引脚IO6 |
|
8 |
IO7 |
IO触发模式输入引脚IO7 |
|
9 |
GND |
参考地端 |
|
10 |
CON1 |
模式配置引脚1 |
|
11 |
CON2 |
模式配置引脚2 |
|
12 |
CON3/BUSY |
上电30mS内作为模式配置引脚3/ 30mS后作为BUSY信号输出，播放曲目时输出低电平（0V），播放结束输出高电平（3.3V） |
|
13 |
V5 |
5V电源正极输入 |
|
14 |
V33 |
3.3V电源输出，最大80mA |
|
15 |
DACR |
右声道音频输出 |
|
16 |
DACL |
左声道音频输出 |
|
17 |
SPK- |
5W功放输出负，接喇叭负极 |
|
18 |
SPK+ |
5W功放输出正，接喇叭正极 |
5.5 UART串口模式
5.5.1 通信格式
采用全双工串口通信；
波特率为9600，数据位：8 ，停止位1位，检验位 N。
起始码-指令类型-数据长度（n）-数据1－数据n－和检验(SM)
指令码 ：固定为AA。
指令类型 : 用来区分指令类型。
数据长度：指令中的数据的字节数。
数据 ：指令中的相关数据，当数据长度为1时,表示只有CMD,没有数据位。
和检验 ：为之前所有字节之和的低8位,即起始码到数据相加后取低8位。
数据格式：发送的数据或命令,高8位数据在前，低8位在后。
5.5.2 通信协议
以下是本芯片返回和能识别的数据定义。
1. 播放状态定义 ：系统上电处于停止状态。
00(停止) 01(播放) 02(暂停)
2. 盘符定义: 切换盘符后处于停止状态。
USB:00 SD:01 FLASH:02 NO_DEVICE：FF
3. 音量：音量总共为31级，0-30级，上电默认为20级。
4. 播放模式定义：上电默认为单曲停止。
全盘循环(00)：按顺序播放全盘曲目,播放完后循环播放。
单曲循环(01)：一直循环播放当前曲目。
单曲停止(02)：播放完当前曲目一次停止。
全盘随机(03)：随机播放盘符内曲目。
目录循环(04)：按顺序播放当前文件夹内曲目,播放完后循环播放，目录不包含子目录。
目录随机(05): 在当前目录内随机播放，目录不包含子目录。
目录顺序播放(06)：按顺序播放当前文件夹内曲目，播放完后停止，目录不包含子目录。
顺序播放(07)：按顺序播放全盘曲目，播放完后停止。
5. EQ定义：上电默认EQ为NORMAL(00)。
NORMAL(00) POP(01) ROCK(02) JAZZ(03) CLASSIC(04)
6. 组合播放定义：组合播放是按文件名来组合，文件要求存储在“XY”文件夹下，可以把要组合的文件名称更改为两个字节的名称，一般建议用数字表示。如： 01.mp3,02.mp3,也可以用两个字母或一个汉字命名。
